一、使用范围



轨道电路是用来判断车列位置的重要信号设备，由于所处的工作环境比较复杂，也一直是故障高发的一种信号设备。轨道电路数字化实时智能测试盘,通过对轨道电路的采集，可以实现对轨道电路设备工作状态的跟踪、记录以及报警，为相应的设备故障处理提供依据和帮助。



PS25-I轨道电路数字化实时智能测试盘,针对25Hz相敏轨道电路设计，采用模块化、数字化的组成结构，可以实时同步收集显示48/26路轨道区段接收端信息，并可以通过CAN网络接口进行组网连接。



二、 产品型号

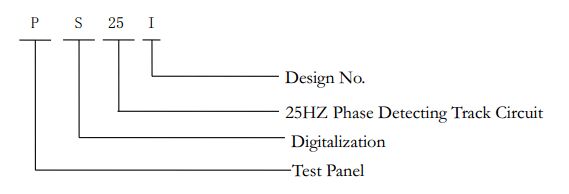

2.1 型号及含义

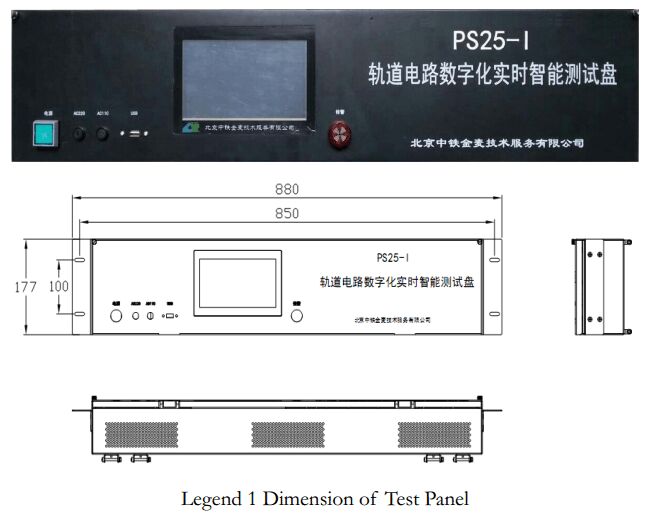

结构



安装方式



在信号机械室，选择组合柜或组合架空置的位置安装。紧固件为通用柜体螺栓。



三、 按钮、显示的意义



3.1 显示主界面

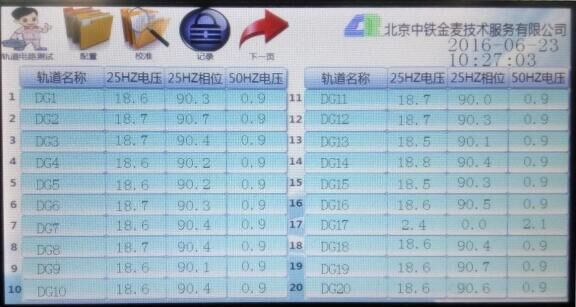

图2：轨道测试盘显示界面



用于配置轨道电路名称和信息采集的对应。



用于校准信息采集值。



用于记录点击此按钮的时刻，轨道测试盘记录的所有轨道的采集信息。采集信息会存储在U盘目录:\轨侧盘\20XX年\X月\X日_JL.LOG内（需要使用windows自带的“写字板”软件打开）。



轨道测试盘的液晶屏，每屏显示20路轨道采集信息，使用此键切换显示页面。

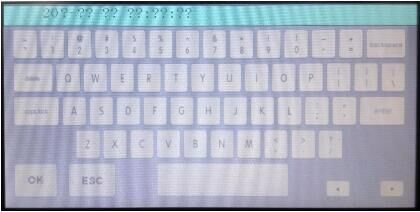

用于配置设备时间。点击后进入配置界面，见下图。

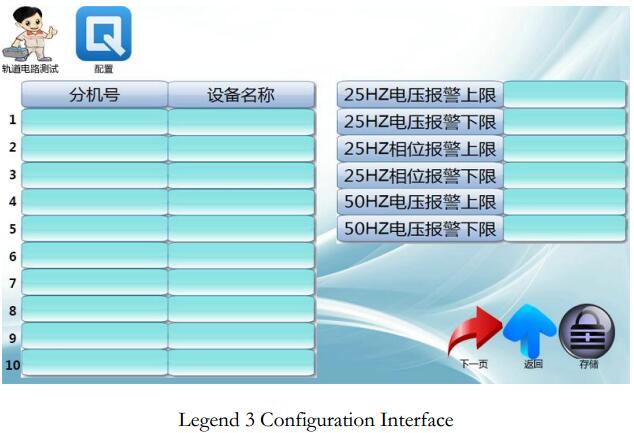

3.2 配置界面



注：报警信息存储在U盘目录:\轨侧盘\20XX年\X月\X日_BJ.LOG内（需要使用windows自带的“写字板”软件打开）



按照采集配线的顺序，配置轨道名称。



配置测试盘的报警上下限。



存储设置值。

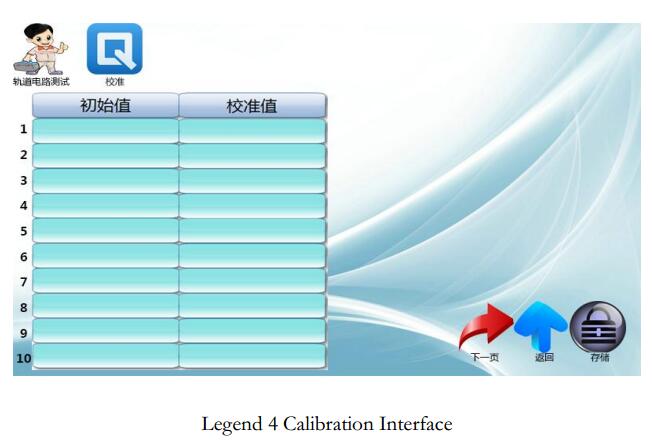

3.3 校准界面



四、 功能



1) 数字化实时智能采集25Hz轨道电路接收端25HZ交流电压、相位角以及50HZ干扰分量电压。（无需操作，48/26路监测数据每秒刷新）；



2) 25HZ信号监测量程：电压0～40V；相位角0～360度；



3) 50HZ信号监测量程：电压0～40V；



4) 监测精度：电压±1%；相位角±1%；



5) 报警：通过配置轨道区段25HZ接收电压和相位角的报警上下限阀值，报警并记录异常变化值，为判断轨道电路问题与故障提供佐证。通过配置轨道区段50HZ干扰电压的报警上下限阀值，报警并记录超限值，为分析轨道区段分路异常原因提供有力的依据。



6) 记录：通过点选液晶记录按钮，设备会将点选时刻的所有被测区段轨道信息记录至存储部件。



五、 优势



使用环境



1) 大气压力不低于74.8KPa (海拔不超过2500m)。



2) 周围空气温度-10℃-40℃。



3) 空气相对温度不大于90%（＋25℃）。



4) 周围无引起爆炸危险的有害气体。



七、 运输及贮存



1) 运输：应保证不受碰伤、雨淋、化学腐蚀及有害气体的侵蚀。



2) 存储：应在清洁、通风，温度在-10℃～+40℃之间，空气相对湿度不大于80%，无腐蚀有害气体的环境中，保存期超过三个月后应打开包装箱通风。



八、 养护及维修



1) 设备应干燥防潮，盘面应保持整洁。



2) 电缆采集引入位置应配置牢固，无松脱。



3) 测试盘应连同其它信号设备，一同纳入信号设备正常修程。
