应用范围



道口遮断信号单元控制盘(以下简称控制盘)主要用于各种铁路道口遮断信号设备，实现道口看守员对道口遮断信号设备的监视和控制。也可根据用户需求制成道口信号单元控制盘。



产品型号

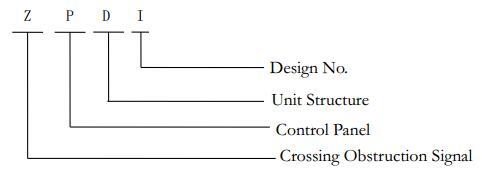

型号及含义



结构



安装方式

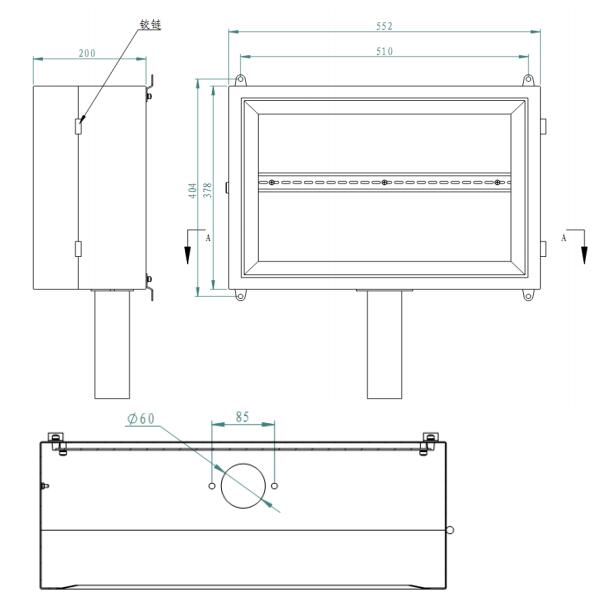

在道口房内，选择便于道口看守员操作和瞭望的方位，在离地面约1500mm的高度，用4个Φ8×50mm的膨胀螺栓，将控制盘安装固定在墙面上，尺寸如图1。



注：按电气集中施工规范，把经过防护后的电缆从控制盘下方的φ60保护管穿入，外皮固定在防护管口附近的螺栓上，按图做电缆配线后，灌注绝缘胶。



按电气集中施工规范，对控制盘内外部进行清扫紧固，通电实验。逐一试验确认各按钮、表示等功能正常后加锁。



控制盘按钮、表示灯的意义

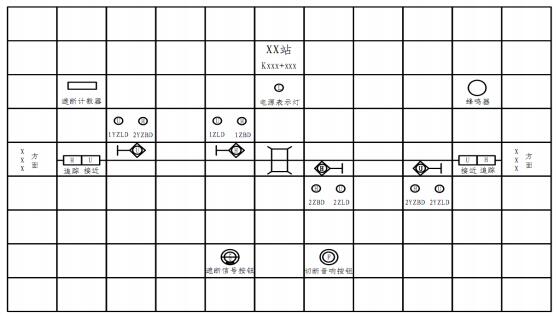

控制盘盘面如图2所示



图2控制盘布置图

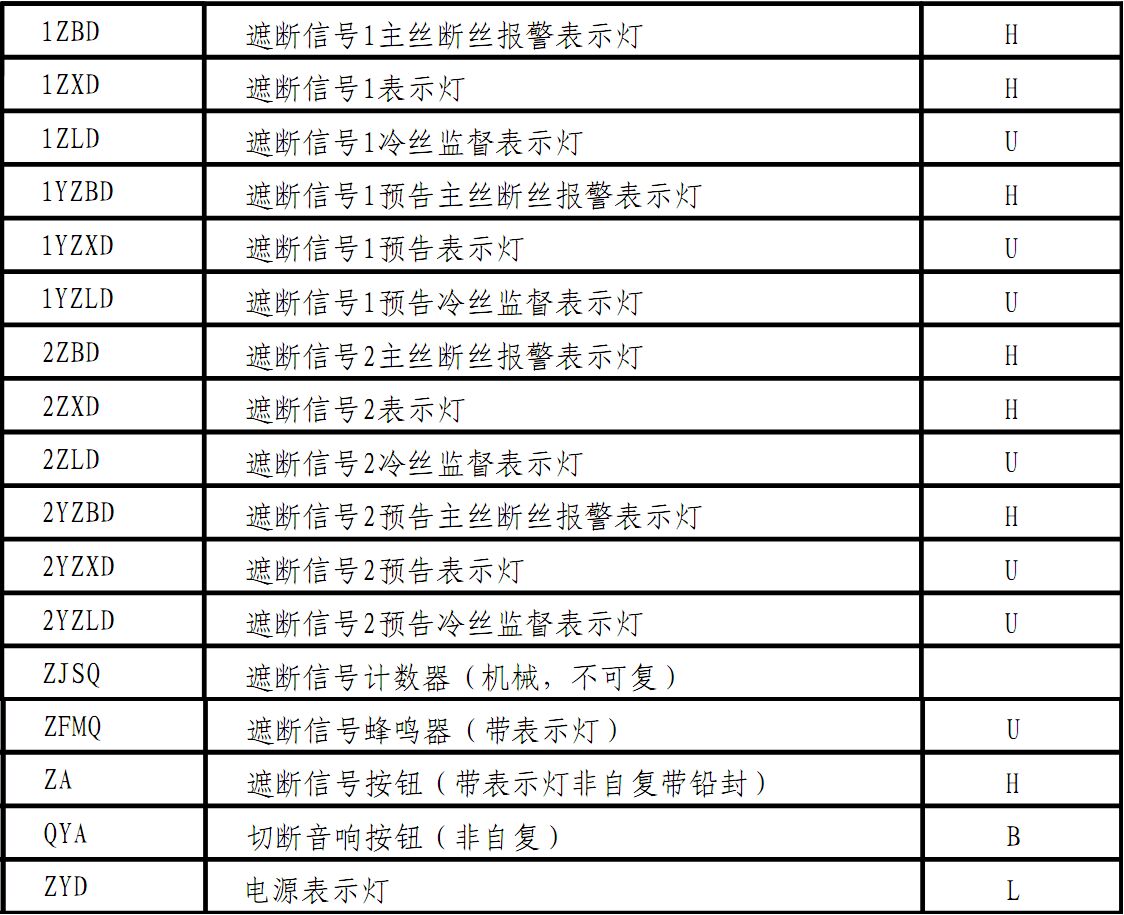

控制盘文字符号见表1。



表1控制盘文字符号表



1) XXX



道口名称



2) KXX+XXX



道口坐标



3) 遮断计数器



遮断按钮按压1次计数1次。



4) 电源表示灯



控制盘上各种表示灯的电源表示灯，绿色。该灯点亮，表示各表示灯电源正常；该灯熄灭，表示各表示灯电源断电或表示灯故障。



5) 1YZLD:



1遮断预告信号机冷丝监督表示灯，黄色。



在1遮断预告信号机关闭时：该表示灯点亮，表示1遮断预告信号机灯泡主丝冷丝及点灯电路完整，冷丝监督电路工作正常；该表示灯熄灭，表示1遮断预告信号机灯泡主丝冷丝断丝或点灯电路断线或冷丝监督电路故障。



在1遮断预告信号机开放时，该表示灯正常熄灭。



6) 1YZBD：



1遮断预告信号机灯泡热丝报警表示灯，红色。



在1遮断预告信号机关闭，或1遮断预告信号机开放但其灯泡主丝及点灯电路完整时，该表示灯熄灭。



在1遮断预告信号机开放其灯泡主丝断丝或点灯电路断线时，该表示灯点亮。



7) 1YZ：



1遮断预告信号机复示器，黄色。



在1遮断预告信号机开放时，该表示灯复示点亮。



8) 1ZLD



1遮断信号机冷丝监督表示灯，黄色。



在1遮断信号机关闭时：该表示灯点亮，表示1遮断信号机灯泡主丝冷丝及点灯电路完整，冷丝监督电路工作正常；该表示灯熄灭，表示1遮断信号机灯泡主丝冷丝断丝或点灯电路断线或冷丝监督电路故障。



在1遮断信号机开放时，该表示灯正常熄灭。



9) 1ZBD：



1遮断信号机灯泡热丝报警表示灯，红色。



在1遮断信号机关闭，或1遮断信号机开放但其灯泡主丝及点灯电路完整时，该表示灯熄灭。



在1遮断信号机开放其灯泡主丝断丝或点灯电路断线时，该表示灯点亮。



10) 1Z：



1遮断信号机复示器，黄色。



在1遮断信号机开放时，该表示灯复示点亮。



11) 2YZLD:



2遮断预告信号机冷丝监督表示灯，黄色。



在2遮断预告信号机关闭时：该表示灯点亮，表示2遮断预告信号机灯泡主丝冷丝及点灯电路完整，冷丝监督电路工作正常；该表示灯熄灭，表示2遮断预告信号机灯泡主丝冷丝断丝或点灯电路断线或冷丝监督电路故障。



在2遮断预告信号机开放时，该表示灯正常熄灭。



12) 2YZBD:



2遮断预告信号机灯泡热丝报警表示灯，红色。



在2遮断预告信号机关闭，或2遮断预告信号机开放但其灯泡主丝及点灯电路完整时，该表示灯熄灭。



在2遮断预告信号机开放其灯泡主丝断丝或点灯电路断线时，该表示灯点亮。



13) 2YZ：



2遮断预告信号机复示器，黄色。



在2遮断预告信号机开放时，该表示灯复示点亮。



14) 2ZLD：



2遮断信号机冷丝监督表示灯，黄色。



在2遮断信号机关闭时：该表示灯点亮，表示2遮断信号机灯泡主丝冷丝及点灯电路完整，冷丝监督电路工作正常；该表示灯熄灭，表示2遮断信号机灯泡主丝冷丝断丝或点灯电路断线或冷丝监督电路故障。



在2遮断信号机开放时，该表示灯正常熄灭。



15) 2ZBD:



2遮断信号机灯泡热丝报警表示灯，红色。



在2遮断信号机关闭，或2遮断信号机开放但其灯泡主丝及点灯电路完整时，该表示灯熄灭。



在2遮断信号机开放其灯泡主丝断丝或点灯电路断线时，该表示灯点亮。



16) 2Z：



2遮断信号机复示器，黄色。



在2遮断信号机开放时，该表示灯复示点亮。



17) 遮断信号按钮：



红色，带铅封，2位非自复式按钮。按下，开放遮断信号；手动弹起，关闭遮断信号。



18) 切断音响按钮：



白色，2位非复式按钮。



在本道口管内任一架遮断信号机发生冷丝主丝断丝或点灯电路断线或冷丝监督电路故障时，蜂鸣器鸣响，按下该按钮，可切断蜂鸣器鸣响音响。



在故障信号机主丝冷丝恢复完整或点灯电路故障排除或冷丝监督电路恢复正常，且本道口管内其它遮断信号机冷丝监督正常的条件下，蜂鸣器再次鸣响，手动弹起该按钮，蜂鸣器停止鸣响。



主要器件使用寿命



1) 盘面各种表示灯的使用寿命不低于：6×104小时



2) 按钮使用寿命不低于：10万次



使用环境



道口单元控制盘在下列环境条件下应可靠工作：



1) 大气压力：不低于70.1kPa（相当于海拔高度3000米以下）



2) 周围空气温度：-5℃～+40℃；



3) 空气相对湿度：不大于90%（25℃时）



4) 周围无引起爆炸危险的气体。



5) 控制盘安装在道口房内。



6) 控制盘安装位置应有利于固定和人员操作，道口盘安装后，不应处在受到雨淋或长期经受烈日暴晒的环境下，也不应长期处于受烟尘、高潮湿、有污染气体等不良环境条件下。



运输及贮存



1) 控制盘在运输时应保证不受碰伤、雨淋、化学腐蚀及有害气体的侵蚀。



2) 控制盘应保存在清洁、通风，温度在-10℃～+40℃之间，空气相对湿度不大于80%，无腐蚀有害气体的环境中，保存期超过三个月后应打开包装箱通风。



养护及维修



1) 控制盘内、外应干燥防潮，盘面应保持整洁。



2) 虽发光二极管寿命较长，但应定期检查。



3) 控制盘上的按钮应在操作时能正常动作，接点接触应符合电气特性的要求。



4) 电缆引入口应密封良好。



5) 控制盘应连同其它道口信号设备，一同纳入信号设备正常修程。
